普克爾盒
時間：2020-12-28
來源：新特光電
訪問量：2865
在電光調制中（EOM），由普克爾效應制作的普克爾盒（Pockels cells）是常用的電光調制（EOM）常用器件。

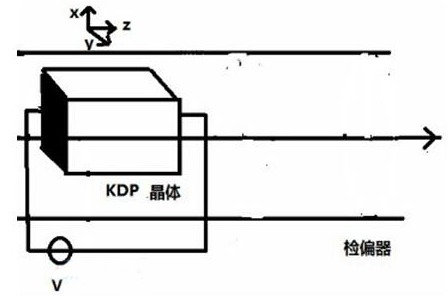

通過對外加電場的控制，從而改變一定方向的折射率，使得電光調制器普克爾盒可以作為一個可變半波片工作，從而實現偏振態改變。當該電光調制器普克爾盒置于兩片垂直偏振片之間時，就可以實現光強調制。
根據電壓加壓方向不同，普克爾效應又可分為縱向普克爾效應和橫向普克爾效應。
當電壓加壓方向平行與光傳播方向時，稱為縱向普克爾效應；
當電壓加壓方向與光傳播方向垂直時，稱為橫向普克爾效應；
當普克爾盒為縱向普克爾效應時，普克爾盒半波電壓與晶體長度無關，所以普克爾盒半波電壓一般會高達上千伏，而能提供上千伏電壓的電源，一般上線頻率較低（Khz-Mhz），所以無法達到高頻電光調制。
要想實現高頻電光調制，考慮使用橫向普克爾效應，新特光電提供的普克爾盒是通過外加電壓引起電光晶體雙折射的變化來改變光的偏振態。我們提供工業標準QX系列，經濟型的IMPACT系列，BBO為基礎的LightGate和大孔徑的TX普克爾盒。
對于電學部分的高壓輸出而言，包括開關調制在內的交流耦合信號調制器頻率可以做到超高頻調制，最快可以使橫向普克爾盒調制頻率高達800Mhz。
