攻克灰跡效應難題的高性能非線性光學材料—HGTR KTP晶體

在激光技術飛速發展的今天，非線性光學晶體作為實現激光頻率轉換的核心器件，其性能直接決定了整個激光系統的輸出能力、穩定性和壽命。在眾多晶體材料中，磷酸鈦氧鉀（KTP）晶體因其優異的非線性光學系數和綜合性能而被廣泛應用。然而，傳統的KTP晶體長期受到“灰跡效應”（Gray Track Effect）的嚴重制約，直至HGTR KTP晶體的出現，才為高功率綠光激光器提供了真正可靠、高效的解決方案。

灰跡效應：傳統KTP晶體的技術瓶頸

灰跡效應是高功率激光頻率轉換領域中的一個經典難題。它是指非線性晶體（尤其是KTP）在承受高功率密度、高重復頻率的激光脈沖或連續激光照射時，其內部逐漸形成灰色損傷軌跡的現象。這個過程是累積性的，并非瞬間發生。

其物理根源在于激光光子誘導晶體內部產生了色心。這些色心對可見光與近紅外光，特別是對倍頻后產生的532nm綠光，有強烈的吸收作用。一旦形成灰跡，不僅會導致晶體本身的熱效應加劇，更會顯著降低倍頻轉換效率，造成激光輸出功率的不可逆衰減。對于采用普通熔鹽法（Flux法）生長的KTP晶體而言，灰跡效應是其應用于高功率密度場景時的致命弱點，直接導致輸出功率在短時間內快速下降，無法滿足工業與醫療領域?qū)Ψ€(wěn)定性的嚴苛要求。

HGTR KTP：技術突破與性能優勢

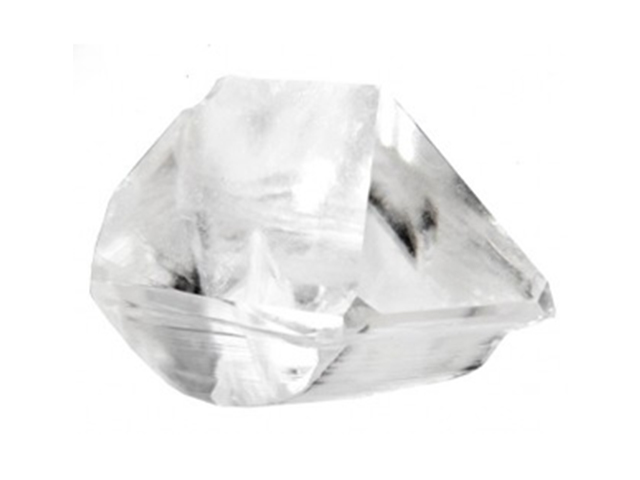

HGTR KTP（High Gray-Track Resistance KTP）即高抗灰跡KTP晶體，代表了KTP晶體制備技術的重大飛躍。它通過采用特有的助熔劑配方和精密的熱處理工藝，在晶體生長階段就有效抑制了易形成色心的缺陷結構，從而從根本上提升了其抗損傷能力。

與普通熔鹽法KTP晶體相比，HGTR KTP的抗灰跡能力提升了高達10倍。這一核心優勢通過“綠光誘導紅外吸收測試”得到了直觀印證：當使用功率密度為10kW/cm2的532nm激光照射不同種類的KTP晶體時，HGTR KTP對1064nm基頻光的吸收增長率遠低于普通熔鹽法和水熱法生長的KTP晶體。這意味著HGTR KTP不僅初始吸收低，在長期的高功率工作環境下，其性能退化也極其緩慢，從而保證了倍頻激光器能夠長期穩定地運行。

除了卓越的抗灰跡能力，HGTR KTP還具備一系列突出優點：

• 高非線性光學系數：其deff系數約為另一種常用晶體LBO的4倍，這意味著在相同條件下可以獲得更高的頻率轉換效率。

• 高損傷閾值：能夠承受高達600MW/cm2（1064nm，10ns脈沖）的激光強度，確保了器件在高功率下的可靠性。

• 寬透光范圍與低吸收：覆蓋300nm至5500nm的波段，且在可見光到近紅外區間均保持低吸收，降低了熱透鏡效應。

• 溫度穩定性好：具有較寬的溫度帶寬，對環境溫度波動不敏感，降低了溫控系統的要求。

• 物理性能優異：非潮解性簡化了封裝和使用流程；小走離角和大接收角便于光路設計，提高了系統的容錯能力。

與LBO晶體的對比：性價比與適用場景

在三倍頻、深紫外轉換等領域，三硼酸鋰（LBO）晶體是公認的優秀材料。然而，在可見光波段（特別是1064nm -> 532nm的倍頻）應用中，HGTR KTP展現出更強的競爭力。

與LBO相比，HGTR KTP的核心優勢在于其極高的非線性系數和更高的抗灰跡能力所帶來的綜合性價比。雖然LBO晶體損傷閾值更高，但其非線性系數較低，要達到相同的轉換效率往往需要更長的晶體或更高的功率密度。而HGTR KTP憑借其高非線性系數，能以更短的晶體長度實現高效轉換，同時其抗灰跡能力保證了在高功率密度下的長久穩定性。因此，對于需要數瓦級高穩定性綠光輸出的應用，HGTR KTP成為了比LBO更具吸引力的選擇，在性能、可靠性和成本之間取得了最佳平衡。

典型應用與產品規格

HGTR KTP晶體非常適合用于構建中等功率（數瓦級）的532nm綠光激光器，廣泛應用于激光醫療（如皮膚治療）、工業加工（如精細打標）、科學研究以及激光投影顯示等領域。特別是在激光投影中，它為系統提供了高性能、高可靠性、高光學質量且成本可控的綠色激光光源解決方案。

目前，商用HGTR KTP晶體的典型規格可達到：

• 口徑：最大8mm x 8mm

• 長度：最大12mm

• 光學質量：表面平整度優于λ/10，波前失真小于50ppm/cm @1064nm

• 鍍膜：雙波段增透膜（1064nm & 532nm），剩余反射率R<0.1%

• 功率負載：在532nm處可承受平均功率密度高達5kW/cm2

綜上所述，HGTR KTP晶體通過材料生長工藝的創新，成功攻克了長期困擾KTP晶體應用的灰跡效應難題。它不僅保留了傳統KTP晶體非線性系數高、綜合性能好的優點，更在抗光損傷能力和長期穩定性上實現了質的跨越。在與LBO等晶體的競爭中，它在可見光波段的高功率倍頻應用方面展現出顯著的性價比優勢。隨著固體激光器不斷向更高功率、更穩定、更耐用的方向發展，HGTR KTP晶體無疑將成為下一代激光裝備中不可或缺的關鍵器件。
