場鏡關鍵參數深度解析與選型指南

場鏡（Field Lens），又稱F-Theta透鏡或平場聚焦鏡，是工業激光設備（如激光打標、激光切割、激光焊接、3D打印）中的關鍵光學元件。其核心作用是將光束在整個加工平面上形成尺寸均一、形狀規則的聚焦光斑，確保精度與加工效果的一致性。其核心功能是在整個加工平面范圍內，將激光束聚焦成尺寸穩定、能量分布均勻的光斑，從而確保加工過程的精度一致性與成品質量穩定性。場鏡之所以能夠滿足高速、高精度激光加工需求，關鍵在于其獨特的 F-Theta 線性成像特性，即：y′ = f · θ，該關系使聚焦光斑在像面上的位置與光束的掃描角度呈嚴格的線性對應關系。通過精確控制掃描振鏡的偏轉角度，即可實現光斑在加工平面內的高速、精準線性掃描。而普通聚焦透鏡遵循的是 y = f · tanθ 關系。當光束以一定角度入射時，容易產生焦點位置偏移和明顯像差，導致加工區域邊緣光斑失焦或尺寸變化，難以滿足高精度激光加工的實際需求。因此，F(xiàn)-Theta 場鏡是振鏡式激光加工系統中追求高品質加工不可或缺的核心光學部件。

場鏡的核心作用

實現平場聚焦，保證光斑一致性

場鏡經過精心設計，可在振鏡式激光加工系統中提供最高性能。非常適合用于雕刻和標簽系統、圖像傳輸和材料加工。對于許多激光掃描和雕刻應用而言，平面成像場是獲得最佳效果的必要條件。球面透鏡只能沿圓形平面成像，場鏡解決了激光掃描的諸多難題，場鏡緊湊設計使用戶能夠減少實現平坦像面所需的光學元件數量，更小的光斑尺寸，從而提高掃描或打印的分辨率，以及雕刻或焊接的強度。最重要的是，場鏡能夠在整個加工范圍內將光束聚焦在同一平面上，使不同掃描角度下的光斑尺寸和焦點位置保持高度一致，無論激光束以何種角度入射，其焦點都能精確地落在同一個平坦的平面上，消除了普通透鏡會產生的“場曲”這個像差，避免邊緣區域失焦或光斑變大問題。確保了在整個加工區域（即“場”）內，加工效果（如切割深度、熔覆寬度）的一致性。

普通的透鏡的焦面是個曲面，如下圖

這樣不利于掃描雕刻，為了解決這個問題，于是就有了Flat-Field Scanning Lens（中文場鏡的名字大概就是從這里來的吧），然而，傳統的平場透鏡產生的圖像與透鏡焦點和掃描角正切成比例。這意味著，當掃描角度線性變化時，圖像不會線性移動。這也可能導致制造錯誤。于是就有了F-Theta lens，這些鏡頭產生的圖像高度與焦距和掃描角theta成線性比例。下圖給出了三個透鏡的區別。

這樣當我們再看到場鏡的時候，就知道這個場鏡是指field lens、flat-field scanning lens還是f-theta lens。比如DLP的光機中用于勻光的場鏡，其實是flat-field scanning lens，因為對于theta很小的情況，tanθ約等于θ。

建立 F-Theta 線性掃描關系

根據標準的高斯光學，一個無像差的理想透鏡遵循的是 y = f * tanθ 的關系（其中 f 是焦距），tanθ 函數本身是非線性的。當 θ 增大時，y 的增加速度會越來越快。例如：當 θ 從 0° 轉到 10° 時，y 的變化量是 Δy1；當 θ 從 20° 轉到 30° 時（同樣的角度變化量），y 的變化量 Δy2 會遠大于 Δy1。如果掃描鏡以恒定角速度旋轉，光斑在焦平面上的移動速度會越來越快，無法實現勻速掃描。想要掃描一個正方形，計算機會給掃描鏡一個線性的角度信號，但由于 tanθ 的非線性，實際畫出來的圖形會變成“枕形”。為了克服 tanθ 的非線性，建立 f*θ 的線性關系，光學設計師們通過引入一種特殊的“畸變”來實現。簡單來說，F(xiàn)-Theta 場鏡是一個被精心設計了特定“畸變”的透鏡。F-Theta 場鏡的設計，正是刻意地引入了正確數量的負畸變，來抵消 tanθ 帶來的非線性增長。F-Theta 場鏡通過其負畸變特性，將原本由 tanθ 決定的非線性曲線“壓低”并“拉直”，使得最終的像高 y 與掃描角 θ 呈現出完美的線性關系。

場鏡的核心作用之一就是將振鏡的角度掃描，轉換為加工平面上的嚴格線性位移。在振鏡式激光加工系統中，光束通過掃描振鏡的偏轉實現大范圍、高速度的光斑移動。使聚焦光斑在加工平面上的位置與掃描振鏡的偏轉角度呈線性關系（y′ = f · θ），從而實現高速、精確、可預測的線性掃描，其中y′ 為聚焦光斑在加工平面上的實際位移；f 為場鏡的有效焦距；θ 為掃描振鏡的偏轉角度。這一線性關系使得光斑在像面上的移動距離與振鏡偏轉角度成正比，從而實現等角度、等位移的掃描特性。在實際加工中，這種線性映射具有非常重要的工程意義。

補償掃描像差，提升加工精度

在振鏡式激光加工系統中，光束需要在短時間內完成大角度、高頻率的掃描。普通透鏡的理想成像面為彎曲面，隨著掃描角度增大，焦點會偏離加工平面，導致邊緣區域失焦。如果僅使用普通聚焦透鏡，在大角度掃描條件下，激光在偏軸入射時會產生明顯的桶形或枕形畸變掃描像差，導致加工圖形拉伸、壓縮或變形，直接影響加工精度和一致性。偏軸掃描時，普通透鏡容易產生彗形拖尾或焦點方向不一致的問題，導致光斑形狀不規則、能量分布不均。隨著掃描角度和工作距離的變化，若無法有效補償，焦點位置會不斷漂移，導致加工深淺不一。場鏡通過專用光學設計，可有效校正由大角度掃描引起的像差、畸變和焦點漂移，顯著降低彗差和像散，實現真正的“平場聚焦”，使光斑始終保持近似圓形，確保整個加工區域內加工尺寸、深度和線寬的一致性，提高了切縫、焊縫或標刻線條的質量。

擴大有效加工幅面

在振鏡式激光加工系統中，加工幅面并不單純?nèi)Q于振鏡的掃描角度，而是由光學成像關系、像差控制能力以及焦點穩定性共同決定。場鏡通過場曲補償和掃描畸變校正，在保證加工精度的前提下，即使在加工區域邊緣，光斑尺寸和能量分布也能保持與中心區域高度一致，顯著擴大激光系統的有效加工范圍，提高單次加工覆蓋面積，提升整體加工效率。

提升加工穩定性與一致性

在工業激光加工中，加工穩定性與一致性不僅決定單件質量，更直接影響批量良率和生產可靠性。場鏡通過對聚焦特性、掃描線性和像差的系統控制，確保相同掃描指令在不同時間、不同工件位置上獲得一致的聚焦和軌跡效果，從而顯著提高重復加工的一致性，為激光加工提供穩定、可重復的光學基礎。

場鏡從尺寸到參數全面解析

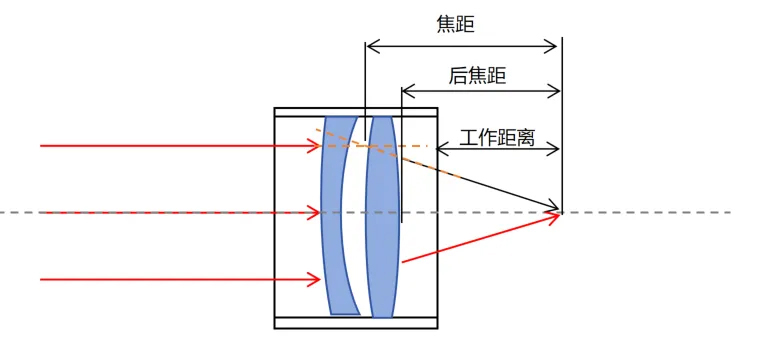

1. 焦距、后焦距、工作距離、法蘭距

在振鏡式激光加工系統中，場鏡不僅決定加工幅面，更直接影響安裝結構、光斑質量與系統匹配性。正確理解場鏡的幾何尺寸與光學參數，是設備設計與選型的關鍵。

焦距：指場鏡的等效光學中心到聚焦平面的距離，是決定加工幅面大小的核心參數，焦距越大可實現的加工幅面越大，焦距越小，光斑更小、能量密度更高。

后焦距：指的是從場鏡最后一片透鏡表面，到實際聚焦平面之間的距離，決定光路內部結構和安全余量，決定保護鏡、輔助結構是否有安裝空間，后焦距不足，容易發生焦點“頂在鏡片上”的問題。

工作距離：指場鏡的安裝基準面（通常為法蘭面）到工件加工面的距離，工作距離需與設備結構、工件高度一起整體規劃，工作距離并非光學參數，而是系統參數，工作距離決定設備的 Z 軸安裝高度，影響工件裝夾高度和空間布局，對自動上下料、三維加工尤為重要。

法蘭距：指場鏡法蘭安裝面到光學參考面或設計焦點基準的距離，是設備設計早期必須確認的參數之一。法蘭距一旦確定，設備結構基本被鎖定，法蘭距決定場鏡與振鏡系統的相對位置，直接影響光軸對準，法蘭距不一致會導致無法正確聚焦。

2. 入射光斑尺寸與聚焦光斑尺寸

為了控制雜散光，并減小材料加工應用場景下光學元件的尺寸，通常將入射光束直徑控制在最大值的1/e2處。光束直徑越大，光斑尺寸越小，反之亦然。使用直徑大于最大允許入射光尺寸的光束將導致光束被消減。

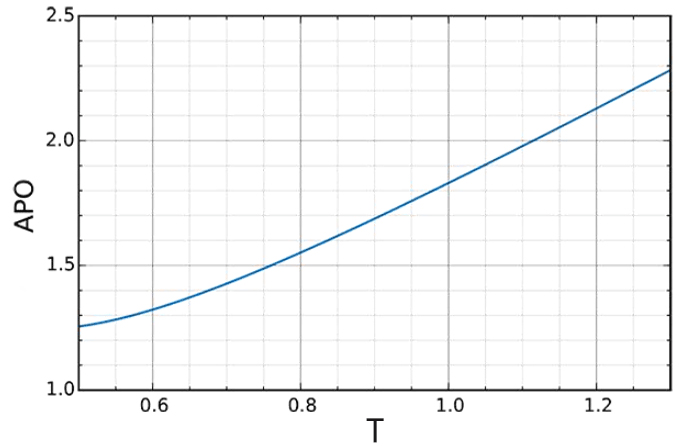

聚焦光斑的形狀和大小，極大程度上取決于入射光束的尺寸，一般通過截斷比T來描述，T等于入射光束直徑dL （1/e2處）除以通光孔徑dEP，若其比例低于0.5，則光束是不對稱的。當入射光束直徑dL等于場鏡的通光孔徑dEP時，則T = 1。估算透鏡衍射極限的光斑大小時，還需要一個額外的切趾因子（APO），它與截斷比T之間的關系如下圖所示。

由此，聚焦光斑尺寸d可參考下列計算得到（λ為工作波長，f為場鏡焦距，M2為激光參數）：

3. 幅面內聚焦光斑的均勻性（或一致性）

在實際激光加工系統中，光學鏡頭在整個工作幅面內的成像性能并非完全一致。其主要原因在于光學系統中不可避免地存在場曲像差——即不同掃描角度下入射的激光束，其最佳聚焦位置在高度方向上并不完全相同。即便采用了平場型 F-Theta 場鏡，通過專門的光學設計對場曲進行有效補償，使焦面盡可能接近理想平面，但在實際光學設計中，還需要同時平衡畸變、像散、彗差等多種像差因素。因此，在綜合優化的前提下，系統中仍不可避免地會殘留少量場曲。受此影響，在加工幅面內不同位置處的聚焦光斑尺寸和能量分布會存在一定差異。當光斑均勻性較差時，會直接導致幅面中心與邊緣加工效果不一致，線寬、切縫或標刻深度出現波動以及整個幅面內加工質量穩定性下降。

均勻性表征計算公式（供參考）：

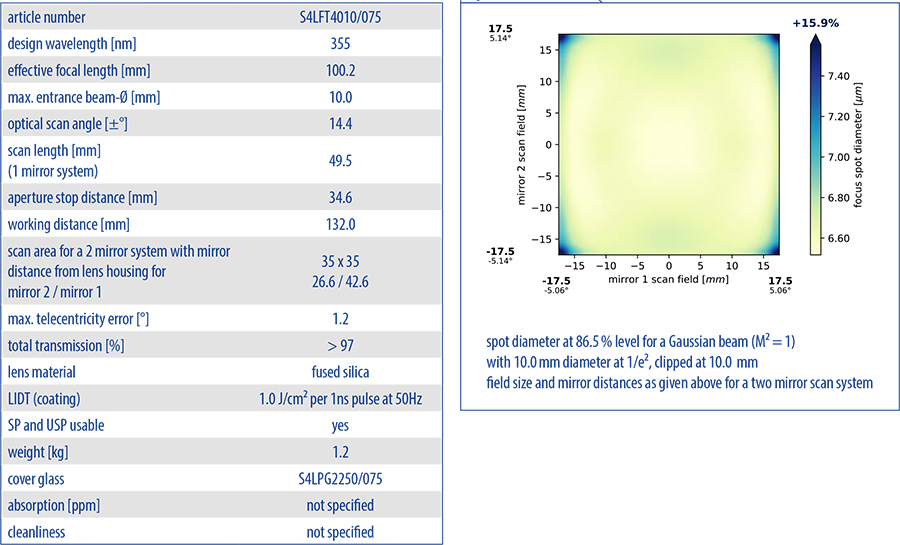

Sill Optics的紫外消色差掃描場鏡S4LFT4010-075參數

4. 掃描角度θ和掃描幅面

在振鏡式激光加工系統中，加工幅面的大小并不是一個獨立參數，而是由掃描振鏡的最大掃描角度 θ 與 場鏡的焦距 f 共同決定。掃描角度 θ 是指掃描振鏡相對于光軸的最大偏轉角度，通常以機械角或光學掃描角表示。振鏡偏轉角度越大，可覆蓋的掃描范圍越廣，過大的掃描角度會顯著增加光學像差控制難度，實際系統中，掃描角度往往受振鏡性能、響應速度及鏡面尺寸限制。在相同焦距條件下，提高振鏡的最大掃描角度，可有效擴大加工覆蓋范圍。在相同掃描角度下，選擇更大焦距的場鏡，可獲得更大的掃描幅面。在實際應用中，通常只選用焦點偏移在允許范圍內、光斑尺寸變化受控和能量分布滿足工藝要求這樣一部分掃描區域，這一范圍稱為有效掃描幅面，也是用戶真正可以使用的加工區域。

場鏡掃描幅面示意圖

5. 場曲

場曲是光學系統中一種典型的像差，指的是理想成像焦面并非完全平面，而是呈現一定彎曲形態。在振鏡式激光掃描系統中，不同掃描角度下的激光束以不同的傾斜角度入射到場鏡中，由于光路差異，各束光的最佳聚焦位置在高度方向上并不重合，從而形成整體呈弧形分布的焦面，這種現象即為場曲。場曲的存在會影響整個像面的清晰度，使得一個較大的平面物體無法在各點保持清晰：中心部分較為清晰，而邊緣部分則相對模糊。對激光加工而言，場曲帶來的影響就是離焦，場曲的大小就是離焦量的尺寸。從下圖可以看到，中心聚焦在焦面上，而邊緣聚焦點就偏離了焦面，導致在工作面上中心光斑尺寸小，邊緣光斑因場曲離焦尺寸變大，邊緣加工效果不理想。

場曲的焦點連線面與理想焦平面（工作面）差異示意圖

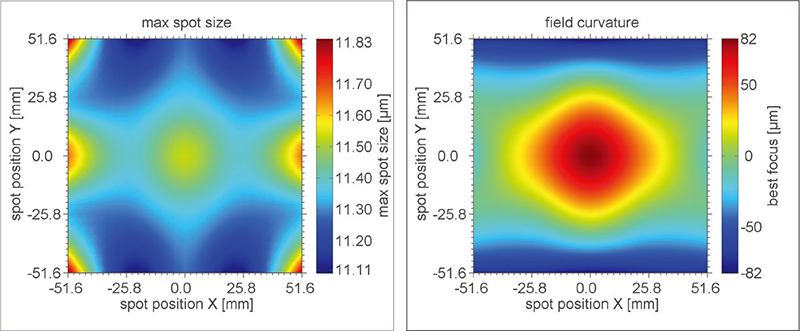

一般場鏡會給出整個幅面內場曲量的分布圖，單位一般為微米，表示焦點距離理想焦面的距離量。如下所示：

6. 透過率以及全幅面透過率

在工業激光加工系統中，場鏡不僅決定掃描精度和加工一致性，其光能透過效率同樣是影響加工效果和系統穩定性的關鍵指標。其中，場鏡透過率與全幅面透過率一致性是評價場鏡光學性能的重要參數。

場鏡透過率是指激光光束通過場鏡后，實際輸出能量與入射能量的比值，通常以百分比表示。透過率越高，激光能量損耗越小，可在相同功率條件下獲得更高的加工效率，降低鏡片吸收引起的熱效應，提高光學穩定性。

全幅面透過率是指在整個掃描加工幅面內，不同掃描位置處的透過率分布及其一致性。不僅關注“中心點能通過多少光”，還關注“邊緣位置是否同樣保持高透過率”。在大掃描角度條件下，全幅面透過率可能出現差異，若全幅面透過率一致性較差，會直接導致幅面中心與邊緣能量密度不一致，加工深度、線寬隨位置變化，邊緣區域加工質量下降以及批量加工一致性變差等問題尤其在精密焊接、薄板切割及高一致性打標應用中，影響尤為明顯。

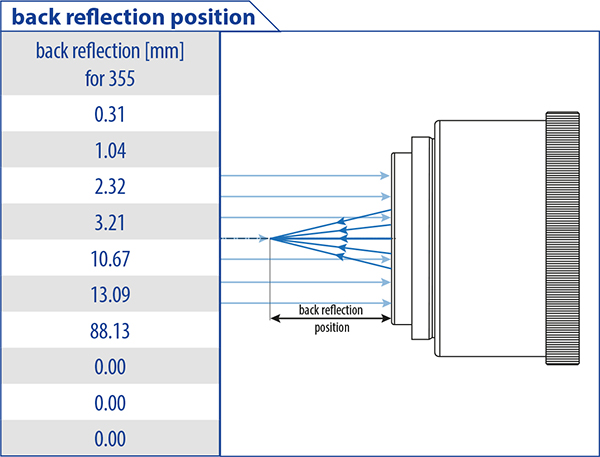

7. 后向反射聚焦點（后反點）

后向反射聚焦點，通常稱為后反點，是指激光光束在通過場鏡時，由于鏡片表面和內部界面產生的反射光，沿原光路或近似反向返回，并在光路中形成的能量再次聚焦位置。該聚焦點并非設計的有效工作焦點，而是由多界面反射、鬼像（Ghost Image）疊加形成的寄生聚焦點。

場鏡通常由多片透鏡組成，每個光學界面都會存在一定的菲涅耳反射。即便采用高性能減反射鍍膜，仍會殘留少量反射光。在高功率激光加工系統中，后反點可能引發一系列安全和穩定性問題，高品質場鏡在設計階段通常通過優化光學結構布局、高性能減反射鍍膜和引導反射光偏離關鍵光路等多種方式對后反點進行抑制和管理。因此，在挑選場鏡的時候務必需要考慮后反點的距離，安裝在振鏡上后，是否會落在振鏡上。做好振鏡與場鏡的選型搭配。

場鏡選型指南

1. 確定工作波長

場鏡的工作波長需與激光器的波長匹配。例如，光纖激光器（1064 nm）需選用1064 nm光纖場鏡，CO?激光器（10.6 μm）需選用10.6 μm CO?場鏡，綠光激光器（532 nm）需選用532nm綠光場鏡等。不同波長的場鏡材質和鍍膜不同，需確保場鏡能有效透過對應波長的激光。激光波長的選擇則與加工材料對該波長的吸收率相關、以及該波長激光器的價格相關。

2. 確定焦距和掃描幅面

掃描幅面：場鏡的掃描幅面決定了激光能加工的區域大小。一般通過場鏡焦距計算，經驗公式為：幅面約0.7×焦距。

焦距：焦距越長，掃描幅面越大（幅面與焦距成正比），但聚焦光斑直徑也會增大，導致功率密度下降，加工精度變差。需根據加工需求平衡掃描范圍和功率密度。例如，大幅面加工需長焦距場鏡，小幅面精細加工可選短焦距場鏡。（在3D打印中為了追求精細打印，犧牲掃描幅面，選擇小光斑加工，但可以用多個場鏡拼接的方案來彌補幅面效率的損失。）

3. 通光孔徑

場鏡的通光孔徑，一般根據振鏡的孔徑來匹配。比如使用20mm的振鏡，則匹配20mm入瞳直徑的場鏡。一般入射到振鏡的光束尺寸建議不要超過入瞳的75%（擋光3%左右），最好≤50%（擋光0.03%）。

4. 場鏡類型

平場場鏡：適用于大多數激光加工場景，能實現加工幅面內的線性掃描加工，成像質量較好，用量大，標準型號多，價格更實惠。

遠心場鏡：適用于對精度要求極高的場景，如精密打標、鉆孔等，能保證聚焦光束垂直于焦平面，但價格較高。

5. 后反點位置

激光加工使用場鏡必須標準所有后反射點的位置信息，后反射點需要避免落在場鏡的鏡片上以及振鏡的鏡片上。

6. 場鏡的鏡片材質

常規光學玻璃：如K9等，使用于低功率場鏡，對損傷要求很低，材料價格便宜，性能穩定；

石英玻璃：石英玻璃也分紫外熔石英和紅外融石英。一般在中高功率使用。不過像常規的康寧7980能滿足大部分紫外到紅外的應用了（紫外選用低金屬離子含量的、紅外選用低羥基的）。極端高功率和高穩定性的需求則需要特種石英如康寧的7979和康寧8655這一級別的（不過，高端材料禁運，國內有接近可替代的）。

硒化鋅：主要用于CO?激光器，其對10.6μm波長的透過率高，但成本較高。

7. 螺紋接口

不同振鏡和不同加工平臺設計的場鏡接口螺紋型號不同，需要特別注意。如果沒辦法非得用不匹配的，那就做個轉接接圈吧。

8.個性定制數據

量身定制的話，可能還需要脈沖持續時間、脈沖能量、M2等信息。

一些建議與經驗

武漢新特光電是德國Sill Optics在中國的授權官方合作伙伴，致力于將全球領先的光學元件引入中國市場，我們負責Sill Optics品牌產品在中國的技術選型、項目實施與全生命周期服務，并提供整套器件集成解決方案，為您提供一站式的產品應用與技術服務！

Sill Optics 為脈沖持續時間低至190fs的超短脈沖激光器推出了一款新型消色差掃描透鏡—S4LFT4015-075-FS，詳情請查閱:http://m.haoyi1688.cn/new-arrivals/1406.html,更多場鏡請查閱：http://m.haoyi1688.cn/optical/sill-ftheta-lens.html。

本文參考了微信公眾號:光啟航，如需轉載,請聯系原作者。
