擴束鏡是用于增大或減小光束直徑的光學系統。激光的光束直徑與發散度的乘積為常數，因此保持不變，也就是說，增加光束直徑意味著將光束的發散度減小到相同的程度。這適用于固定擴束倍數的擴束鏡，也適用于放大倍數可變的變焦擴束鏡。我們提供固定放大倍數擴束鏡（適用于大光束直徑，緊湊型和帶電動發散調節），變焦擴束鏡，電動可變放大倍率擴束鏡及電動放大和發散調節組合型的擴束鏡。擴束鏡的所有光學元件均由熔融石英制成，即使在高平均功率或高峰值功率的激光下也能提供穩定可靠的性能。由于高功率密度（尤其是在入口透鏡元件處），我們建議將低吸收率鍍膜作為標準產品。
我們一站式供應各種類型的擴束鏡,激光擴束鏡,變倍擴束鏡,可調擴束鏡,電動擴束鏡，可提供選型、技術指導、安裝培訓、個性定制等全生命周期、全流程服務，歡迎聯系我們的產品經理！
擴束鏡是用于增加或減小光束直徑的光學系統。光束直徑和激光束發散度的乘積是一個常數，因此保持不變，即增加光束直徑意味著將光束發散度減小到相同程度。我們每種類型的擴束鏡都提供手動或電動發散度調節功能,所有擴束鏡光學元件均由熔融石英組成，即使在高平均功率或高峰值功率的激光下也能提供穩定可靠的性能。對于每個放大倍率，至少有一個無內部重影的擴束鏡可供選擇，即使在高功率和小入射光束直徑下也能提供穩定的工作條件。

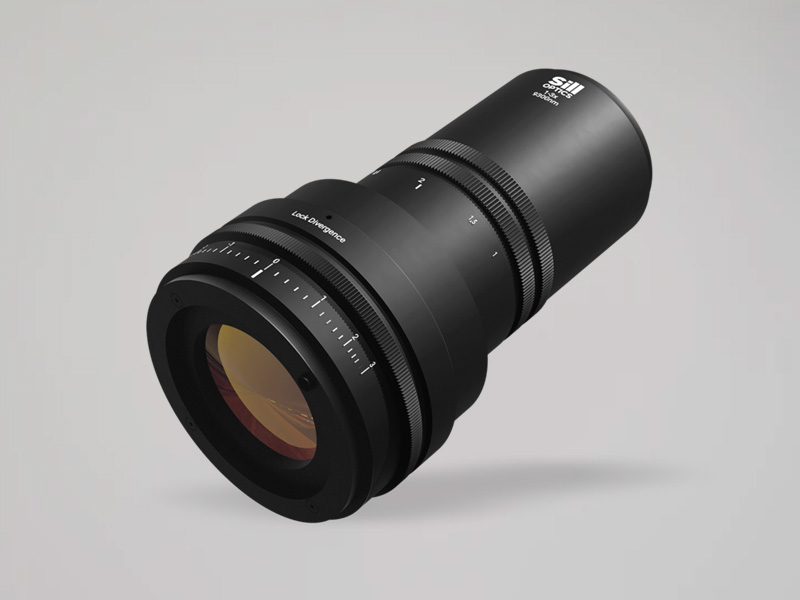

Sill 推出的兩款變焦擴束鏡 S6EXZ9313-684 和 S6EXZ9313-681，分別適用于波長為 9.3μm 和 10.6μm的CO2激光器，作為目錄產品。
兩個擴束鏡均可在 1 倍至 3 倍的擴束范圍內手動調節。所有放大級別均可手動設置。與所有Sill光束擴展鏡一樣，發散度可以調整（也可以手動調整）。
兩種變焦擴束鏡均僅包含由高性能硒化鋅制成的透鏡。采用殊鍍膜工藝，鏡片無毒，無放射性，該材料的特點是對該光譜具有非常高的透射率和低的吸收率。最先進的涂層和特殊的光學設計以及極少量的獨立鏡片可實現非常高的鏡頭整體透射率。S6EXZ9313-684和 S6EXZ9313-681 因其材料和光學設計而適合使用高功率激光器。自由入口孔徑為 28.5mm（機械限制），最大可擴大至 45mm。
兩款擴束鏡的區別在于對9.3μm（S6EXZ9313-584）和10.6μm（S6EXZ9313-581）不同波長的校正。這是常見 CO2 激光器最常見的兩種波長。
| 型號 | 波長 [nm] | 放大倍率 | 輸入孔徑[mm] | 輸出孔徑[mm] | 長度[mm] | 安裝螺紋 |
| S6EXZ9313-684 | 10600 | 1-3 | 28.5 | 45 | 150 | M55*1 |
| S6EXZ9313-681 | 9300 | 1-3 | 28.5 | 45 | 150 | M55*1 |
這款新型電動擴束鏡 S6EZM0940-574 具有與手動可調的 S6EXZ0940-574 相同的光學設計。通過使用最高質量的涂層和石英玻璃，Sill Optics 確保這種新型擴束鏡在與現代高功率激光器一起使用時具有特別高的耐用性。光束直徑不低于物鏡任何內透鏡表面上的最小值。因此，即使在通常至關重要的第二透鏡上，即使使用高功率激光器，能量輸入也非常低，從而避免了對材料和涂層的損壞。
雖然變焦擴束鏡因放大倍數范圍可調而獲得好評，但固定放大倍數的擴束鏡往往因其適用于極短脈沖高功率激光器而備受關注。新型電動高功率擴束鏡 S6EZM0940-574 與其手動可調擴束鏡一樣，兼具兩種優點。
與 S6EXZ0940-574 不同，S6EZM0940-574 的鏡頭是電動的。這樣就可以在 0.9x – 4x 范圍內高精度且全自動地調整放大倍數和發散度。由于在放大和發散調整過程中不接觸任何組件，并且透鏡的定位精度高達 30 μm，因此可以實現 ≤0.2 mrad 的指向誤差。
我們?cè)跀U(kuò)束鏡領域的產品范圍很廣，包括許多不同的型號。范圍從具有固定放大倍數的緊湊型或自然陽極氧化光束擴展器到手動、部分電動或全電動變焦光束擴展器。如果您需要特定的放大倍數或有我們的產品組合鏡頭無法滿足的其他特殊要求，我們很樂意根據您的需求調整現有產品或開發定制的新設計。請隨時聯系我們并體驗我們高品質擴束鏡的性能。
| 型號 | 波長[nm] | 放大倍率 | 輸入孔徑[mm] | 輸出孔徑[mm] | 長度[mm] | 安裝螺紋 |
| S6EZM0940-574 | 343-355 | 0.9-4x | 12.0 | 28.0 | 200.0 | M30x1 |
| 型號 | 波長[nm] | 放大倍率 | 輸入孔徑[mm] | 輸出孔徑[mm] | 長度[mm] | 安裝螺紋 |
| S6EXZ9313-684 | 9300-10600 | 1-3x | 28.5 | 45.0 | 150.0 | M55x1 |
| S6EXZ9313-681 | 9300-10600 | 1-3x | 28.5 | 45.0 | 150.0 | M55x1 |
| S6EXZ5310/328 | 1030-1080 | 1-3x | 10.5 | 20.0 | 85.2 | C-Mount |
| S6EXZ5311/328 | 1030-1080 | 1-3x | 10.5 | 20.0 | 85.2 | M30x1 |
| S6EXZ5076/328 | 1030-1080 | 1-8x | 10.3 | 31.0 | 162.0 | C-Mount |
| S6EXZ5310/292 | 515-532 | 1-3x | 10.5 | 20.0 | 85.2 | C-Mount |
| S6EXZ5311/292 | 515-532 | 1-3x | 10.5 | 20.0 | 85.2 | M30x1 |
| S6EXZ5076/292 | 515-532 | 1-8x | 10.3 | 31.0 | 162.0 | C-Mount |
| S6EXZ5310/075 | 355 | 1-3x | 10.5 | 20.0 | 85.2 | C-Mount |
| S6EXZ5311/075 | 355 | 1-3x | 10.5 | 20.0 | 85.2 | M30x1 |
| S6EXZ5075/075 | 355 | 1-8x | 10.3 | 31.0 | 162.0 | C-Mount |
| S6EXZ0940/574 | 343-355 | 0.9-4x | 16.0 | 28.0 | 191.0 | M30x1 |
| S6EXZ5310/574 | 343-355 | 1-3x | 10.5 | 20.0 | 85.2 | C-Mount |
| S6EXZ5311/574 | 343-355 | 1-3x | 10.5 | 20.0 | 85.2 | M30x1 |
| S6EXZ5075/574 | 343-355 | 1-8x | 10.3 | 31.0 | 162.0 | C-Mount |
| S6EXZ5075/199 | 266 | 1-8x | 10.3 | 31.0 | 162.0 | C-Mount |
| 型號 | 波長[nm] | 放大倍率 | 輸入孔徑[mm] | 輸出孔徑[mm] | 長度[mm] | 安裝螺紋 |
| S6EXK0005/328 | 1030-1080 | 0.5 | 12.0 | 12.0 | 44.7 | M30x1 |
| S6EXK0008/328 | 1030-1080 | 0.8 | 12.0 | 12.0 | 44.7 | M30x1 |
| S6EXK0010/328 | 1030-1080 | 1.0 | 12.0 | 14.0 | 44.7 | M30x1 |
| S6EXK0012/328 | 1030-1080 | 1.2 | 12.0 | 26.0 | 44.7 | M30x1 |
| S6EXK0015/328 | 1030-1080 | 1.5 | 12.0 | 26.0 | 44.7 | M30x1 |
| S6EXK0020/328 | 1030-1080 | 2.0 | 12.0 | 26.0 | 44.7 | M30x1 |
| S6EXK0025/328 | 1030-1080 | 2.5 | 11.0 | 26.0 | 44.7 | M30x1 |
| S6EXK0030/328 | 1030-1080 | 3.0 | 8.0 | 26.0 | 44.7 | M30x1 |
| S6EXK0035/328 | 1030-1080 | 3.5 | 8.0 | 20.0 | 44.7 | M30x1 |
| S6EXK0040/328 | 1030-1080 | 4.0 | 8.0 | 20.0 | 44.7 | M30x1 |
| S6EXK0005/292 | 515-532 | 0.5 | 12.0 | 12.0 | 44.7 | M30x1 |
| S6EXK0008/292 | 515-532 | 0.8 | 12.0 | 12.0 | 44.7 | M30x1 |
| S6EXK0010/292 | 515-532 | 1.0 | 12.0 | 14.0 | 44.7 | M30x1 |
| S6EXK0012/292 | 515-532 | 1.2 | 12.0 | 26.0 | 44.7 | M30x1 |
| S6EXK0015/292 | 515-532 | 1.5 | 12.0 | 26.0 | 44.7 | M30x1 |
| S6EXK0020/292 | 515-532 | 2.0 | 12.0 | 26.0 | 44.7 | M30x1 |
| S6EXK0025/292 | 515-532 | 2.5 | 11.0 | 26.0 | 44.7 | M30x1 |
| S6EXK0030/292 | 515-532 | 3.0 | 8.0 | 26.0 | 44.7 | M30x1 |
| S6EXK0035/292 | 515-532 | 3.5 | 8.0 | 20.0 | 44.7 | M30x1 |
| S6EXK0040/292 | 515-532 | 4.0 | 8.0 | 20.0 | 44.7 | M30x1 |
| S6EXK0008/075 | 355 | 0.8 | 12.0 | 12.0 | 44.7 | M30x1 |
| S6EXK0012/075 | 355 | 1.2 | 12.0 | 26.0 | 44.7 | M30x1 |
| S6EXK0015/075 | 355 | 1.5 | 12.0 | 26.0 | 44.7 | M30x1 |
| S6EXK0020/075 | 355 | 2.0 | 12.0 | 26.0 | 44.7 | M30x1 |
| S6EXK0025/075 | 355 | 2.5 | 11.0 | 26.0 | 44.7 | M30x1 |
| S6EXK0030/075 | 355 | 3.0 | 8.0 | 26.0 | 44.7 | M30x1 |
| S6EXK0035/075 | 355 | 3.5 | 8.0 | 20.0 | 44.7 | M30x1 |
| S6EXK0040/075 | 355 | 4.0 | 8.0 | 20.0 | 44.7 | M30x1 |
| S6EXK0008/574 | 343-355 | 0.8 | 12.0 | 12.0 | 44.7 | M30x1 |
| S6EXK0010/574 | 343-355 | 1.0 | 12.0 | 14.0 | 44.7 | M30x1 |
| S6EXK0012/574 | 343-355 | 1.2 | 12.0 | 26.0 | 44.7 | M30x1 |
| S6EXK0015/574 | 343-355 | 1.5 | 12.0 | 26.0 | 44.7 | M30x1 |
| S6EXK0020/574 | 343-355 | 2.0 | 12.0 | 26.0 | 44.7 | M30x1 |
| S6EXK0025/574 | 343-355 | 2.5 | 11.0 | 26.0 | 44.7 | M30x1 |
| S6EXK0030/574 | 343-355 | 3.0 | 8.0 | 26.0 | 44.7 | M30x1 |
| S6EXK0035/574 | 343-355 | 3.5 | 8.0 | 20.0 | 44.7 | M30x1 |
| S6EXK0040/574 | 343-355 | 4.0 | 8.0 | 20.0 | 44.7 | M30x1 |
| S6EXP0005/328 | 1030-1080 | 0.5 | 14.0 | 31.0 | 85.0 | M30x1 |
| S6EXP0008/328 | 1030-1080 | 0.8 | 14.0 | 20.0 | 85.0 | M30x1 |
| S6EXP0012/328 | 1030-1080 | 1.2 | 14.0 | 28.0 | 85.0 | M30x1 |
| S6EXP0015/328 | 1030-1080 | 1.5 | 8.0 | 31.0 | 85.0 | M30x1 |
| S6EXP0020/328 | 1030-1080 | 2.0 | 8.0 | 31.0 | 85.0 | M30x1 |
| S6EXP0025/328 | 1030-1080 | 2.5 | 8.0 | 31.0 | 85.0 | M30x1 |
| S6EXP0030/328 | 1030-1080 | 3.0 | 8.0 | 31.0 | 85.0 | M30x1 |
| S6EXP0040/328 | 1030-1080 | 4.0 | 8.0 | 31.0 | 85.0 | M30x1 |
| S6EXP0050/328 | 1030-1080 | 5.0 | 8.0 | 31.0 | 85.0 | M30x1 |
| S6EXP0005/292 | 515-532 | 0.5 | 14.0 | 31.0 | 85.0 | M30x1 |
| S6EXP0008/292 | 515-532 | 0.8 | 14.0 | 20.0 | 85.0 | M30x1 |
| S6EXP0015/292 | 515-532 | 1.5 | 8.0 | 31.0 | 85.0 | M30x1 |
| S6EXP0020/292 | 515-532 | 2.0 | 8.0 | 31.0 | 85.0 | M30x1 |
| S6EXP0025/292 | 515-532 | 2.5 | 8.0 | 31.0 | 85.0 | M30x1 |
| S6EXP0030/292 | 515-532 | 3.0 | 8.0 | 31.0 | 85.0 | M30x1 |
| S6EXP0040/292 | 515-532 | 4.0 | 8.0 | 31.0 | 85.0 | M30x1 |
| S6EXP0050/292 | 515-532 | 5.0 | 8.0 | 31.0 | 85.0 | M30x1 |
| S6EXP0015/075 | 355 | 1.5 | 8.0 | 31.0 | 85.0 | M30x1 |
| S6EXP0020/075 | 355 | 2.0 | 8.0 | 31.0 | 85.0 | M30x1 |
| S6EXP0025/075 | 355 | 2.5 | 8.0 | 31.0 | 85.0 | M30x1 |
| S6EXP0030/075 | 355 | 3.0 | 8.0 | 31.0 | 85.0 | M30x1 |
| S6EXP0040/075 | 355 | 4.0 | 8.0 | 31.0 | 85.0 | M30x1 |
| S6EXP0050/075 | 355 | 5.0 | 8.0 | 31.0 | 85.0 | M30x1 |
| S6EXP0015/574 | 343-355 | 1.5 | 8.0 | 31.0 | 85.0 | M30x1 |
| S6EXP0020/574 | 343-355 | 2.0 | 8.0 | 31.0 | 85.0 | M30x1 |
| S6EXP0025/574 | 343-355 | 2.5 | 8.0 | 31.0 | 85.0 | M30x1 |
| S6EXP0030/574 | 343-355 | 3.0 | 8.0 | 31.0 | 85.0 | M30x1 |
| S6EXP0040/574 | 343-355 | 4.0 | 8.0 | 31.0 | 85.0 | M30x1 |
| S6EXP0050/574 | 343-355 | 5.0 | 8.0 | 31.0 | 85.0 | M30x1 |
| S6EXP0015/199 | 257-266 | 1.5 | 8.0 | 31.0 | 85.0 | M30x1 |
| S6EXP0020/199 | 257-266 | 2.0 | 8.0 | 31.0 | 85.0 | M30x1 |
| S6EXP0030/199 | 257-266 | 3.0 | 8.0 | 31.0 | 85.0 | M30x1 |
| S6EXP0040/199 | 257-266 | 4.0 | 8.0 | 31.0 | 85.0 | M30x1 |
| S6EXP0050/199 | 257-266 | 5.0 | 8.0 | 31.0 | 85.0 | M30x1 |
