二維音圈掃描鏡,2D反射鏡

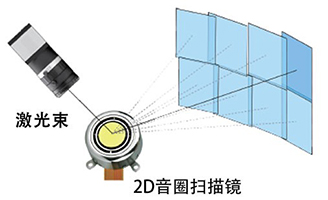

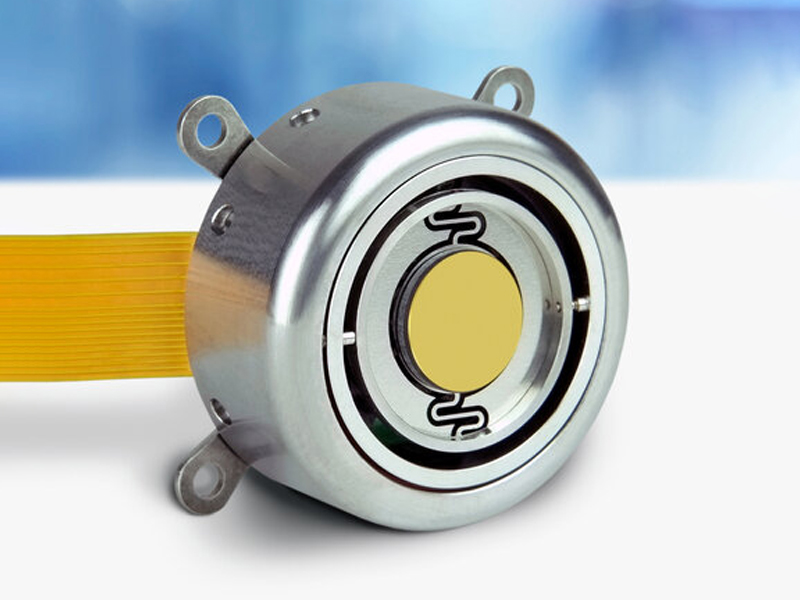

電動二維掃描鏡

電動二維掃描鏡的核心技術是基于可變形鏡片的工作原理。鏡片由一個容器組成，容器里裝有光學流體，并用彈性聚合物薄膜進行密封。電磁驅動器對容器施壓，導致鏡片彎曲。因此，通過驅動器線圈內的電流改變來控制鏡頭的焦距（或表面的曲面形狀），進而實現光束掃描。我們全新設計的2D光束控制掃描鏡給研究和產品開發提供了光束掃描的顛覆性新方案。這些鏡片可分為反射模式（2D反射鏡）或透射模式（可調棱鏡）。

主要特點

• 單個光學元件的二維光束偏轉掃描

• 大孔徑和寬光束角度

• 小巧輕便

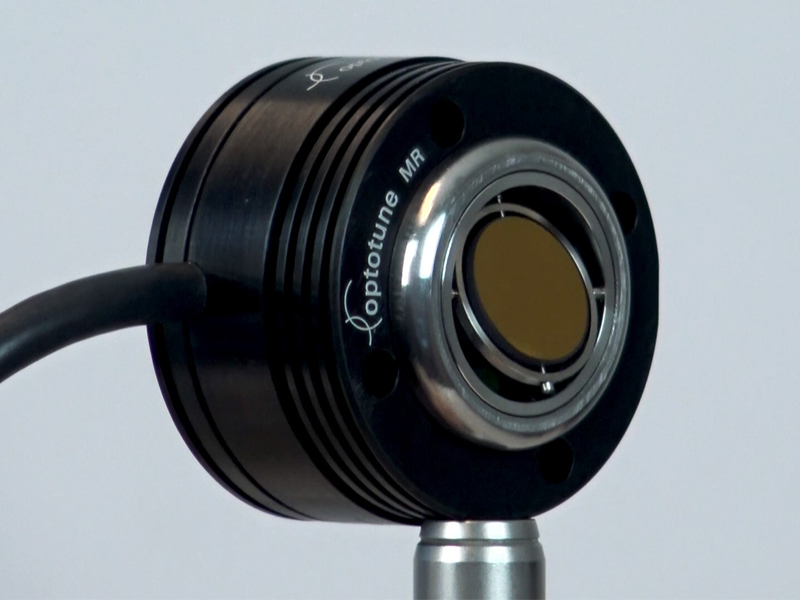

定位反饋雙軸矢量掃描鏡

雙軸鏡的優點是其結構小巧，大鏡面與極大傾斜角相結合，并可選擇任一軸共振。內置反饋系統保證了高精度的定位控制。2D反射鏡的虛擬旋轉點離反射鏡表面很近使得2D掃描鏡可直接向前。此鏡片適用于汽車工業（激光雷達，動態頭燈，ADAS），生物識別、機器視覺、醫療和3D打印。

激光準直和穩像可調棱鏡

我們的可調棱鏡（TP，tunable prism）適用于光傳輸時的對準和光束控制。其低吸收率使其適合大功率應用。低色散液體也使其可用于多色激發應用。

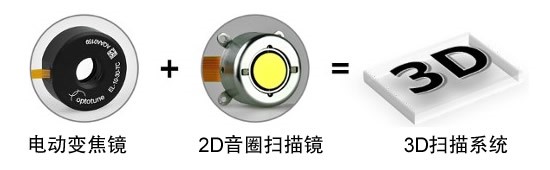

三維光束控制掃描系統

將2D掃描鏡與電動變焦鏡相結合，可快速地在任意點定位激光束光斑。非常適用于動態前照燈（汽車）、診斷和光譜設備以及3D打印。

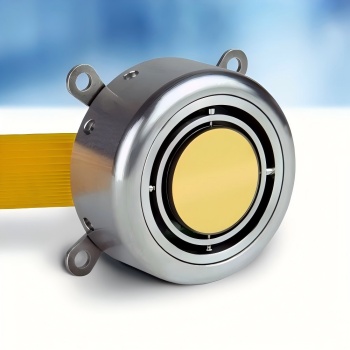

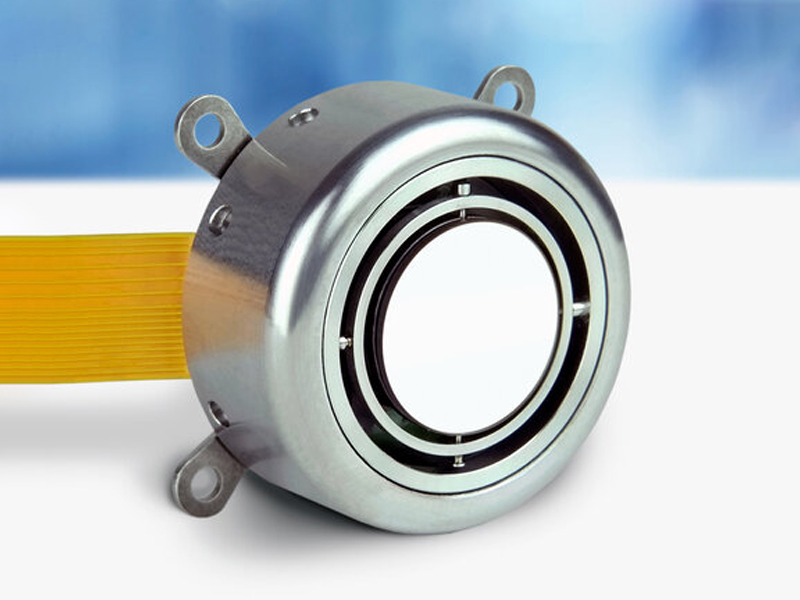

位置反饋雙軸矢量掃描鏡MR-15-30

緊湊、快速、精準的光束控制

如果需要小體積與大角度視野的雙軸掃描鏡，MR-15-30會是絕佳的選擇。MR-15-30最小直徑可達15 mm、機械傾斜角度±25°，同時對應光學偏轉±50°。此鏡片內建有一個位置反饋系統，使用標準PID控制器在100mrad范圍內可精確控制偏轉角度在±5 μrad內。除了常見的準靜態版本，我們還開發兩種共振的版本，即單軸共振鏡頭、線性軸加垂直共振軸結合的版本。與掃描振鏡相比，MR-15-30的旋轉原點非常靠近鏡面中心，另可選用不同范圍波長的反射膜，如紫外線、可見光與近紅外光。

主要優勢

• 大二維掃描角度

• 結構小巧

• 精度高

主要應用

• 汽車（激光雷達、動態大燈、ADAS）

• 視覺（FOV擴展、AOI選擇）

• 醫療激光治療

• 光自由空間通信

• 激光加工

• 生物識別（眼動追蹤）

• 眼科（眼底照相機、OCT）

• 3D打印

下表總結了標準MR-15-30系列的主要規格：

精細轉向鏡FMR-20

精細轉向鏡FMR-20專為精細傾斜、高角度分辨率應用而設計。具有 20 x 20 毫米的大通光孔徑，能以高達 250 Hz 的帶寬掃描各種光束模式，傾斜范圍為 ±2.3 mrad。FMR-20 與ICC-4C-2000 工業電流控制器配合使用，是一種即插即用的精細轉向解決方案。

主要特點

•  一個大光學表面可實現 2  DOF 運動

• 低功率至高功率激光束的二維擺動

• Mrad 角度范圍，分辨率為 μrad

• 無軸承設計，使用壽命長

• 占地面積小，可定制

下表是FMR-20的主要規格：

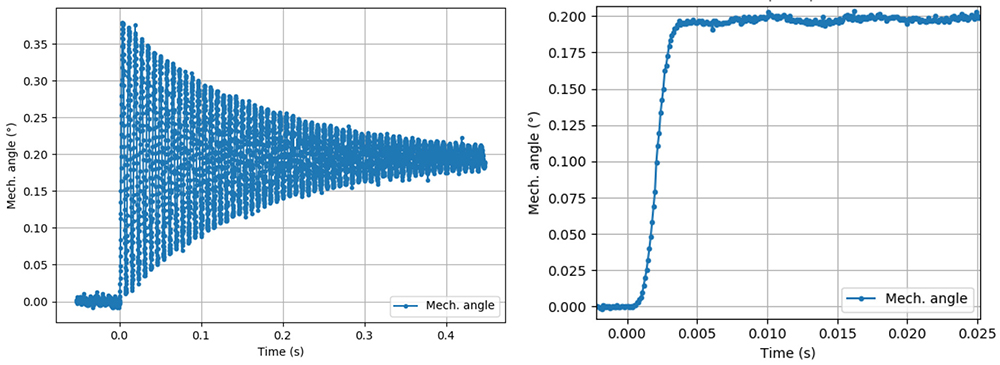

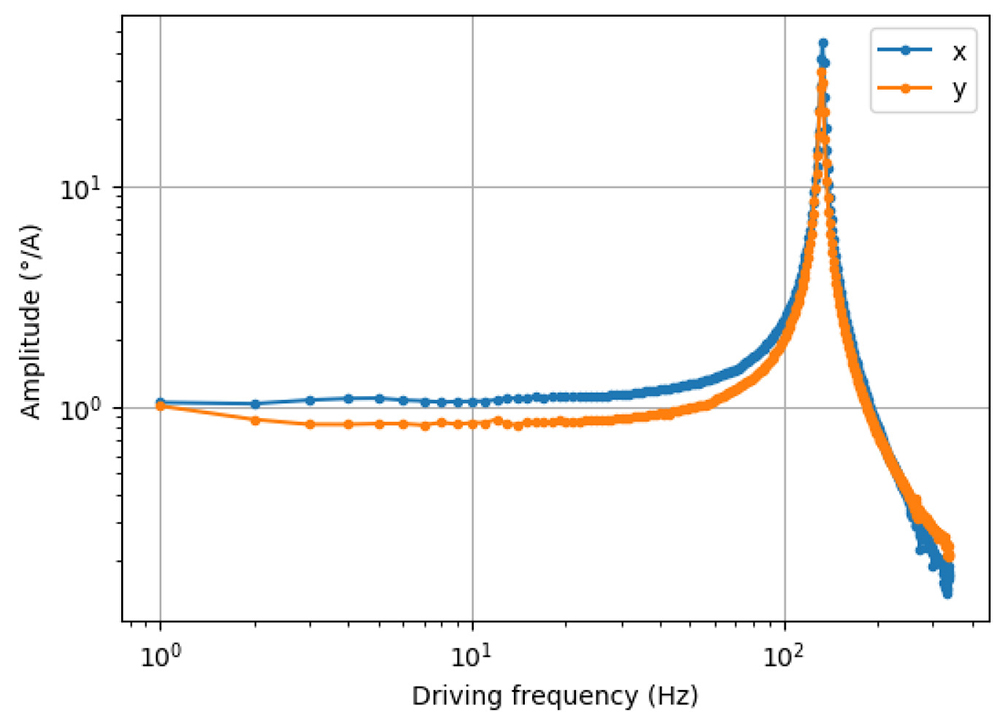

技術指標 （反射率、靜態響應、頻率響應和單步響應）

光學規格：

• 表面鍍膜 保護金, 介質膜,或定制 custom

• 反射角度 0-45° AOI

• Protected gold >95%, at 800-2000 nm

• Dielectric NIR >98%, at 750-1100 nm

• 表面質量 5/ 5x0.4; L1x0.06; C3x0.25 ISO norm 10110, equivalent to scratch-dig  60/40

• 鏡面平整度 2 λ (1100 nm)

控制:

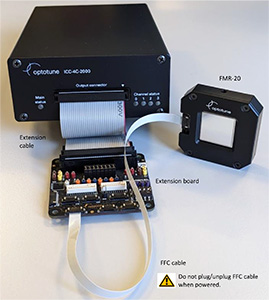

FMR-20 由  ICC-4C-2000 工業 4 通道控制器和 ICC-4C-2000 擴展套件（適配器板）控制。一個  ICC-4C-2000 有四個輸出通道，支持兩個 FMR-20轉向鏡。

控制器與開發套件

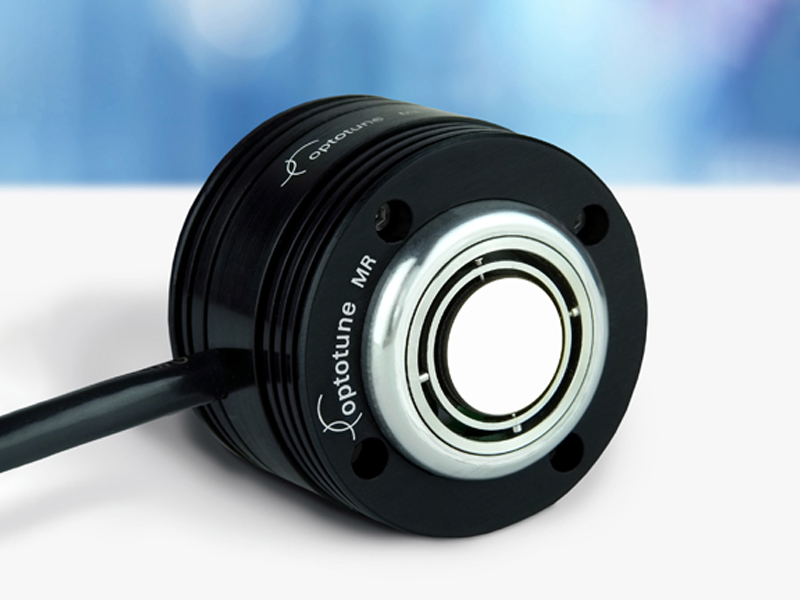

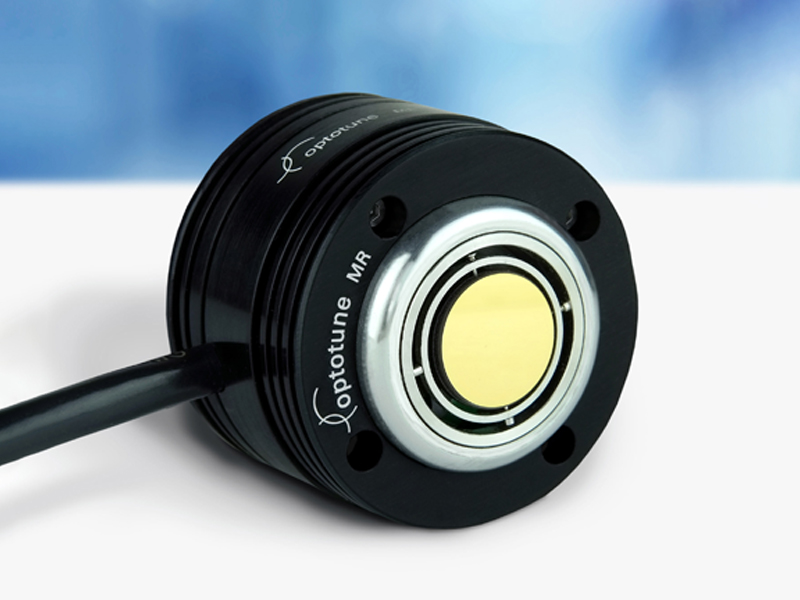

MR-E-3控制器

MR-E-3 控制器是驅動 MR 系列 2D 快速轉向鏡的理想解決方案。作為開發套件，它包含一個基礎單元（帶外殼）和一個集成式鏡頭單元（帶后視鏡和代理板）。建議使用該開發套件進行測試和概念驗證。不帶外殼的電路板提供 OEM 版本，可與系統電子設備集成。

該控制器僅與Switzerland AG 生產的后視鏡兼容，并支持多種操作模式。MR-E-3 可通過 Cockpit 圖形用戶界面從主機 PC 進行控制。此外，該控制器還提供以下通信接口：

• USB、UART

• SPI、I2C

• 模擬輸入（0-10V）

提供適用于 Python 和 C# 的軟件 SDK。

該控制器通過了 RoHS、REACH 和 CE 認證。

MR-E-3開發套與MR-E-3OEM方案對比：

* 兩種開發套件版本（Cockpit、C# 和 Python SDK）均提供軟件

* 不包括快速轉向鏡

* 操作 MR-E-3 鏡頭單元需要 MR-E-3 基座單元

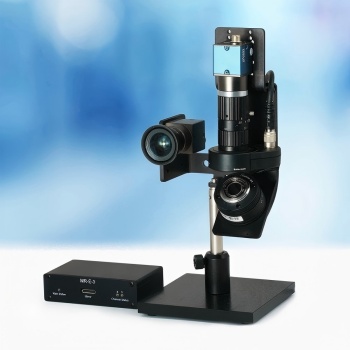

FOV擴展開發套件

FOV開發套件包含兩個成像系統，一個用于概覽的廣角物鏡，以及一個用于在目標區域獲得高分辨率的窄角物鏡（50mm 或 75mm）。該開發套件附帶軟件，用于演示其在監控和檢查應用（人臉識別、自動對焦、目標區域選擇）中的適用性。

該套件包括：

• 快速轉向鏡，MR-E-3主機（DVIS）

• 鏡子控制器，MR-E-3基礎單元

• 可調焦距鏡頭，EL-16-40-TC-VIS-5D，帶嵌入式控制器 ECC-1C

• 2x 工業相機，大恒 MER2-302-56U3C

• 廣角物鏡，4 毫米

• 窄角物鏡，50 毫米或 75 毫米

• USB 轉 UART 電纜，Hirose 連接器，1 米長

• 2根USB3線，3米長

• 黑色陽極氧化鋁安裝套件

• 鋁制外殼

四通道控制器ICC-4C控制器

ICC-4C 四通道控制器（ICC-4C-500 和 ICC-4C-2000）可同時控制最多4臺設備。

主要特點：

• USB、以太網（帶 PoE+）、I2C、UART 和 0-10 V 模擬（16 位）通信接口

• 信號發生器（正弦波、矩形波、三角波、鋸齒波、脈沖波、階梯波）

• 觸發輸入和觸發輸出選項

• 簡單模式命令串行協議

• 工業級全天候運行

• 適用于 Windows 10 的Cockpit 軟件（通過 USB 或以太網）

• Python 和 C# 的軟件 SDK

控制器通過了 RoHS、REACH 和 CE 認證。

ICC-4C-500控制器

該控制器與液體鏡頭EL-16-40、EL-10-30和EL-12-30系列兼容。

對于需要堅固耐用的工業控制器來滿足全天候運行要求的機器視覺客戶來說，它是理想的選擇

• 4 個獨立通道（每個通道 +/-500 mA）

• I2C 傳感器讀數，例如用于溫度補償（"焦點功率模式"）

ICC-4C-2000控制器

該控制器與 XPR、FMR-20、BSW-20以及多個需要大電流的原型兼容。

• 4 個獨立通道（每個通道 +/-2A）

更多資料下載：視野擴展應用說明、輕巧型視角擴張模塊、精密/快速光束控制反射振鏡、醫療應用、激光加工
