光束位移器

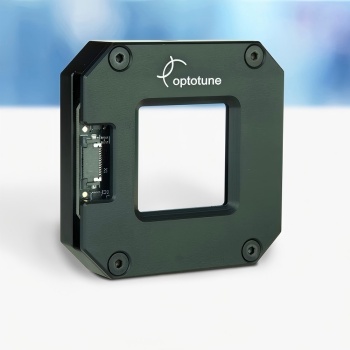

XPR 是擴展像素分辨率的 2 位和 4 位執行器。通過精確傾斜玻璃窗，使穿過的光線發生橫向偏移。標準產品的通光孔徑范圍為 9 毫米至 33 毫米。

4位置執行器的主要特點：

• 角位置精度高，通常為 +/-5 至 8%

• 快速轉換時間通常為 1.2 至 1.35 毫秒

• 低噪音，30cm 處通常為 20 至 22dBA

• 完全預校準，頻率為 50 和 60Hz，最高溫度可達 75°C

應用：

• 3D 打印

• 相機（超分辨率成像）

• 計量學

• 光耦合

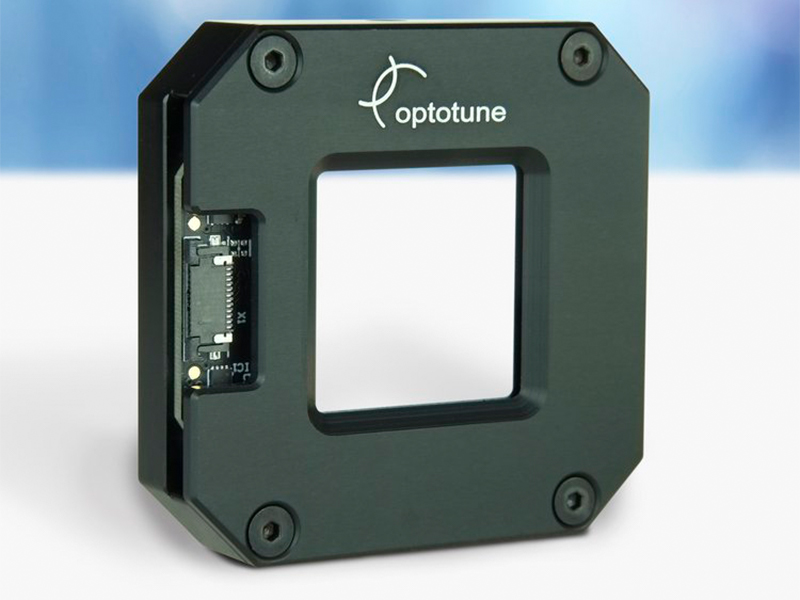

BSW-20光束位移器

BSW-20光束位移器通過精確傾斜玻璃窗來橫向移動光線。在成像系統中，這可以將分辨率提高 4 倍。其典型應用不僅包括攝像頭和投影系統，還包括光纖耦合、3D 打印和計量等非成像應用。

主要特點：

• 快速轉換時間（1 毫秒）

• 高度可靠，適合連續運行

• 標準版本支持高達 4.8 μm 的光束位移（支持單色相機中的 9.6 μm 像素大小和彩色相機中的 4.8 μm 像素大?。?/p>

應用

當較小的像素或較大的傳感器不可用或太昂貴時，提高分辨率。

• 投影儀

• 超分辨率成像

• 3D打印

• 監視

• 顯示器檢查

• 計量學

在下圖中，我們比較了不同示例中 BSW-20 所達到的分辨率。所有示例均使用帶有 CMOS 傳感器的標準相機，并將 BSW-20 放置在 35 毫米鏡頭和圖像傳感器之間。

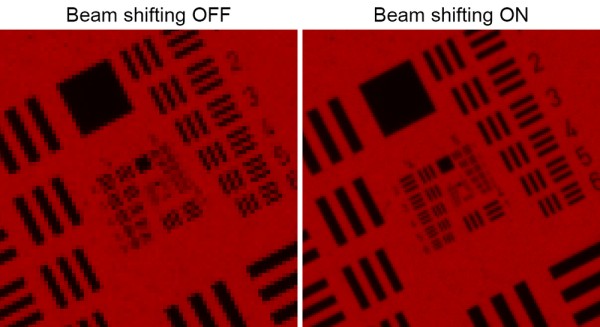

單色相機+40%橫向分辨率

分辨率從 198 lp/mm（USAF 組 4 元件 4）增加到 280 lp/mm（USAF 組 5 元件 1），遠遠超出了此相機（IMX183）的奈奎斯特極限 208 lp/mm

彩色相機+100%橫向分辨率

分辨率從 65 lp/mm（USAF 組 3 元件 4）增加到 130 lp/mm（USAF 組 4 元件 4），接近此相機（IMX265）的奈奎斯特極限 145 lp/mm，從而可以在所有三個顏色通道上實現全分辨率。

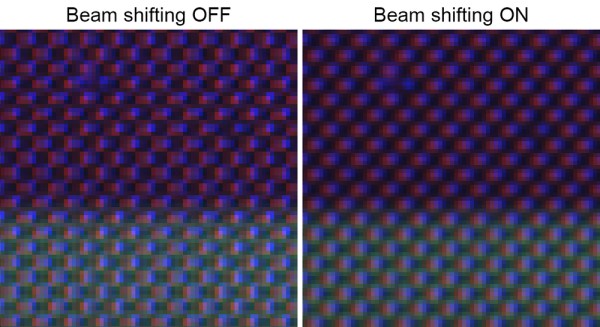

顯示器檢查

上述應用于顯示器檢測的示例表明，所有色彩通道的分辨率越高，彩色顯示器上的缺陷檢測就越容易。您能發現缺失的兩個紅色像素嗎？

數據報告：BSW-20測試數據

驅動電源和軟件

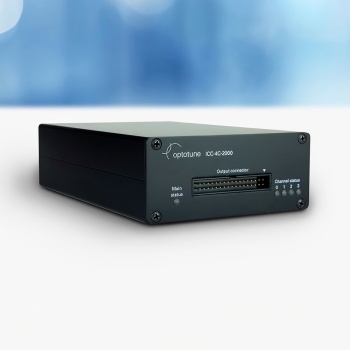

四通道控制器ICC-4C控制器

ICC-4C 四通道控制器（ICC-4C-500 和 ICC-4C-2000）可同時控制最多4臺設備。

主要特點：

• USB、以太網（帶 PoE+）、I2C、UART 和 0-10 V 模擬（16 位）通信接口

• 信號發生器（正弦波、矩形波、三角波、鋸齒波、脈沖波、階梯波）

• 觸發輸入和觸發輸出選項

• 簡單模式命令串行協議

• 工業級全天候運行

• 適用于 Windows 10 的Cockpit 軟件（通過 USB 或以太網）

• Python 和 C# 的軟件 SDK

控制器通過了 RoHS、REACH 和 CE 認證。

ICC-4C-500控制器

該控制器與液體鏡頭EL-16-40、EL-10-30和EL-12-30系列兼容。

對于需要堅固耐用的工業控制器來滿足全天候運行要求的機器視覺客戶來說，它是理想的選擇

• 4 個獨立通道（每個通道 +/-500 mA）

• I2C 傳感器讀數，例如用于溫度補償（"焦點功率模式"）

ICC-4C-2000控制器

該控制器與 XPR、FMR-20、BSW-20以及多個需要大電流的原型兼容。

• 4 個獨立通道（每個通道 +/-2A）
